阻焊剂表面光泽度测量方法
时间:2020-06-30 10:35  来源:光泽度仪   作者:3nh   点击:


助焊剂是一种印刷电路板常用涂层材料,由于阻焊剂品质以及涂覆工艺的差异,就会导致印制板出现颜色不均匀、光泽差异等外观疵病,为了准确的评定阻焊剂表面光泽度,就可以使用光泽度仪进行测量。

阻焊剂表面光泽度测量

阻焊剂光泽度检测的必要性:

人们在谈论印制板的发展趋势时,往往想到印制板正朝着高精度、高密度和可靠性等方向发展,这是发展趋。但另一方面,用户对印制板的外观要求也越来越严。阻焊剂就象是印制板的“外衣”,除要求其有一定的厚度和硬度、耐溶剂性试验和附着力试验符合标准外,还要求其表面颜色均匀、有光泽(目前国内客房一般要求越亮越好)、表面无垃圾、无多余印记。可以说,阻焊剂外观质量的好坏不仅是一个企业技术水平和管理水平的体现,而且还直接影响企业的“订单”。因此,如何提高印制板阻焊剂的外观质量就成了每个印制板厂须要解决的课题。

光泽度是评价阻焊剂外观品质的重要指标之一,传统的光泽度评定方法主要依靠人眼进行观察。由于受观察条件以及观察主观情绪的影响,就很容易出现阻焊剂光泽度测量结果偏差,为了更加客观准确的检测阻焊剂光泽度,就需要专业的光泽度仪。

阻焊剂表面光泽度测量方法:

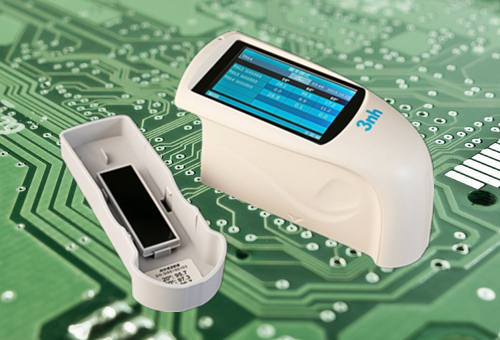

光泽度仪是一种专门测量平面物体表面光泽程度的仪器,它通过标准板对阻焊剂表面镜面反射光能力进行相对测量。在测量前,就需要使用标准板对仪器进行校正,然后在阻焊剂表面取点进行测量。测量时,将仪器测量扣紧与待测样品表面紧密贴合,按“测量键”即可完成测量,光泽度仪屏幕即可快速显示测量的光泽度数值。

1、试样

在每块样品上随机裁取3块试样,尺寸为100mm×100mm。试样表面应平整、无明显疵点。试样的调湿与测试都应在试验和标准大气下进行。非仲裁试验可在常温下进行,但环境温度须低于30摄氏度。

2、校准仪器

开机预热30min后,将暗筒放在仪器的测量口上,调整仪器的零点;换上标准板,调整仪器,使读数符合标准板的数值。

3、测试

将试样的测试面向外,平整地绷在暗筒上,然后将其放在仪器的测量口上,旋转样品台1周,读取测量的光泽度值。然后根据光泽度计算公式计算出阻焊剂表面的光泽度。
