三恩时YGL60非接触式光泽度仪原理及校准方法

时间:2024-01-30  来源:光泽度仪   作者:3nh   点击: 262 次


YGL60非接触式光泽度仪是三恩时公司生产的一款便携式光电仪器,该光泽度以可以与被测平面距离10mm即可实现精确光泽度数据测量,可用于自动化的生产线。本文对三恩时YGL60非接触式光泽度仪原理及校准方法做了介绍,对此感兴趣的朋友可以了解一下!

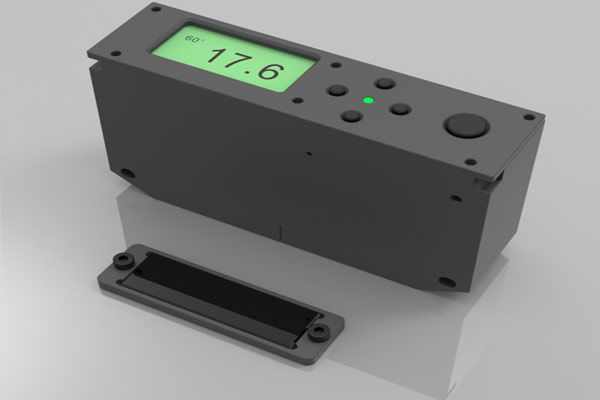

非接触式光泽度仪

三恩时YGL60非接触式光泽度仪原理:

YGL60非接触式光泽度仪符合国际标准IS02813和中国国家标准GB/T9754,满足JJG696工作光泽度计要求。YGL60非接触式光泽度计具有开机自动校正,有基本模式,品管模式、统计模式和连续模式四种测量模式,满足不同的测量需要,同时品质管理软件。

非接触式光泽度计的特殊设计,使得本仪器可以进行接触式测量,也可以进行间隔10mm的非接触式测量。如下图所示,校正板和被测样品距离光泽度计底板的距离要确保10mm。当仪器连接10mm校正支架时,被测样品可贴紧校正支架,实现接触式测量。当仪器未连接10mm校正支架时,被测样品距离仪器底部10mm,实现非接触式测量。

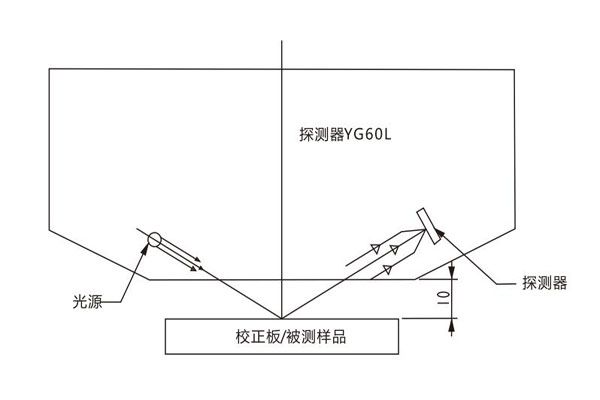

YGL60非接触式光泽度仪原理

YGL60非接触式光泽度计采样流程有两种,其一是,正常测量模式下,照明光源开启,被测样品被照明,探测器信号采集,照明光源关闭,输出被测样品光泽度,单次测量时间为1秒钟;其二是,在线测量模式开启,照明光源会一直被开启,探测器进行不间断的信号采集输出,这样可以使测量周期尽量短,单次测量周期为180毫秒。


三恩时YGL60非接触式光泽度仪校准方法:

仪器开机时会自动检测校正盒并进行校准。

为了测量准确性,在改变供电方式后(由电池改为USB或由USB改为电池供电)需要重新校准,另外修改校正参数后也需要重新校准仪器。如果环境变化过大也应考虑重新校准仪器。

仪器校准相关功能在“仪器校准”菜单下。进入主菜单选中“仪器校准”后按下“确定键”可进入“仪器校准”菜单。如果是在基本测量模式下,亦可在基础模式菜单中找到“仪器校准”菜单项。

1.仪器校准方法

在校准之前请先确认校正板干净,校正盒已合好。在使用过程中校准仪器可进入“仪器校准”菜单,然后在“仪器校准”菜单中选中“校准仪器”并按下“确定键”,此时会进入“仪器校准”界面,然后按“测量键”或“确定键”开始校准仪器。如下图所示。

YGL60非接触式光泽度仪校准界面

校准仪器时会显示“正在校准字样”,并闪起绿灯。

校准完成后如果通过校正会显示下图界面,此时按测量键可返回测量界面,如果要返回“校准菜单”可按返回键。如果校准失败会显示下图1界面,如果要重试可按“测量键”或“确定键”,取消可按“返回键”。

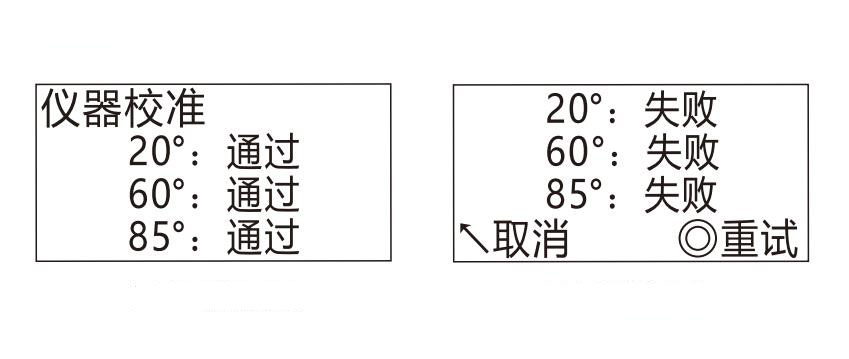

YGL60非接触式光泽度仪校准成功与失败界面

2.修改校准板参数

如果更换或是重新标定了校准板,需要同步修改仪器中的校准板参数。如下图所示。

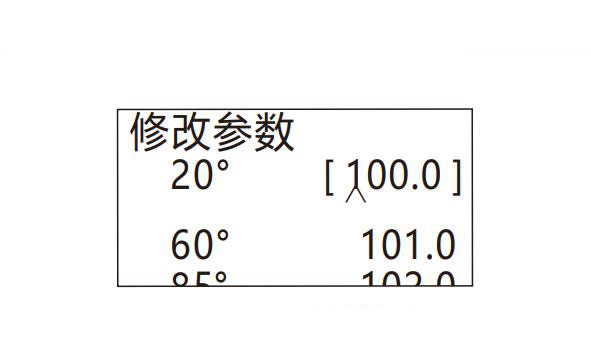

修改校准板参数

如果要修改校正板参数可进入“仪器校准”菜单,然后选中“修改参数”菜单项并按下确定键进入“修改参数”界面。

选中要修改的角度然后按下“确定键”开始编辑相应的值。编辑完成后按“测量键”存储更改。

注意:随意更改校准板参数会导致测量不准,如果要重新标定校准板或更换校正盒,请咨询三恩时客服。
