什么是镜向光泽度计?镜向光泽度计怎么计量检定?

时间:2023-05-09  来源:光泽度仪   作者:3nh   点击: 386 次


镜向光泽度计也叫光泽度计,主要用于平面物体表面物理量光泽度的测量。为了保证仪器测试性能的稳定性和测量结果的准确性,就需要不定期的对仪器进行计量检定,检定合格后由计量检定部门出具检定证书。本文介绍了镜向光泽度计计量检定的方法,对此感兴趣的朋友不妨了解一下!

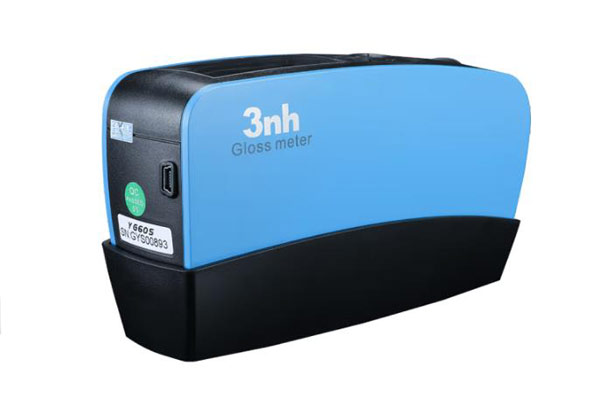

镜向光泽度计

什么是镜向光泽度计?

镜向光泽度计,简称光泽度计,用于测量油漆、纸张、塑料、搪瓷、陶瓷、铝及铝合金等平面制品的镜向光泽度。

光泽度计利用光反射原理对样品的光泽度进行测量。即:在规定入射角和规定光束的条件下照射样品,得到镜向反射角方向的光束,其测量方式通常有连续测量和瞬态测量两种。光泽度计由光源、透镜、接收器和显示仪表等组成,其测量原理分为平行光路和会聚光路两种,具体见下图。

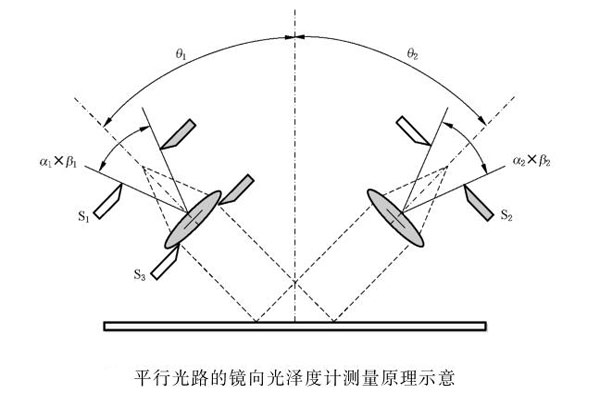

平行光路的镜向光泽度计测量原理示意

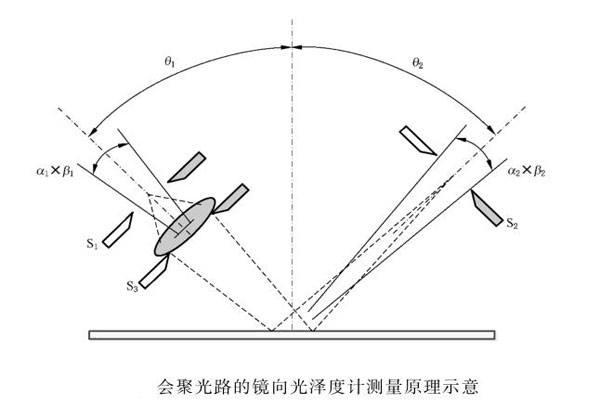

会聚光路的镜向光泽度计测量原理示意

上图中,θ1——入射角;θ2——反射角;α1——测量平面(由入射光轴及反射光轴组成的平面)内的入射张角;α2——测量平面内的反射张角;β1——垂直于测量平面的入射张角;β2——垂直于测量平面的反射张角;S1——入射方视场光阑;S2——反射方视场光阑;S3——孔径光阑。

光泽度计可分为定角式及变角式,常用角度为20°、45°、60°、75°和85°,其光学参量见下表。

(光泽度仪测量角度光学参量)


镜向光泽度计计量检定方法:

1.光泽度计计量性能要求

光泽度计分为标准光泽度计和工作光泽度计,后者又分为两级。

光泽度计的计量性能应符合下表的规定。

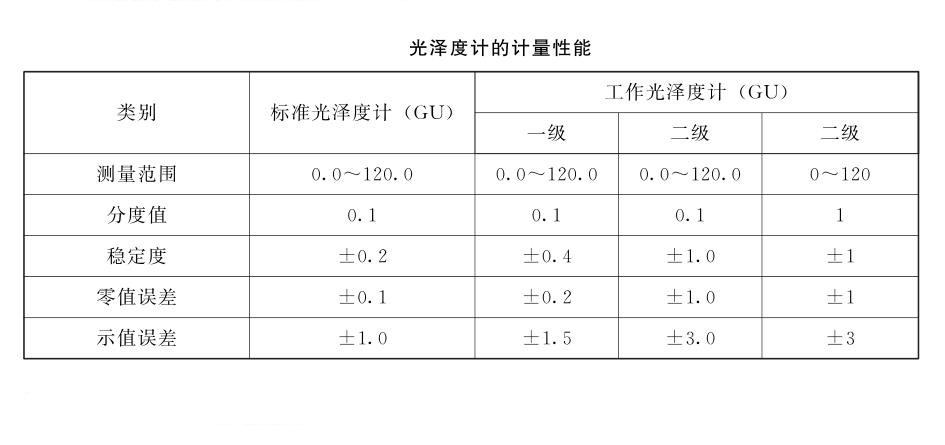

光泽度计的计量性能

2.光泽度计通用技术要求

(1)外观要求

①光泽度计应有铭牌标志,标明仪器名称、型号、生产企业、仪器编号、出厂日期等。铭牌应牢固,字迹应清晰。

②光泽度计的读数显示应清晰;仪器的紧固件及接触件应可靠;光学元件表面应清洁无污。

③光泽度计测量基准平面应平直可靠,测量基准平面与被测样品之间的间隙不大于0.05mm。

④照明均匀性:发射光源场的光照应无明显可见的不均匀。

(2)光源和接收器的匹配

标准光泽度计必须符合国际照明委员会(CIE)规定的光源为D65照明体或A光源,接收器光谱响应符合视觉函数V(λ)的要求。两种光源条件下得到的光泽度示值误差应符合下表的规定。

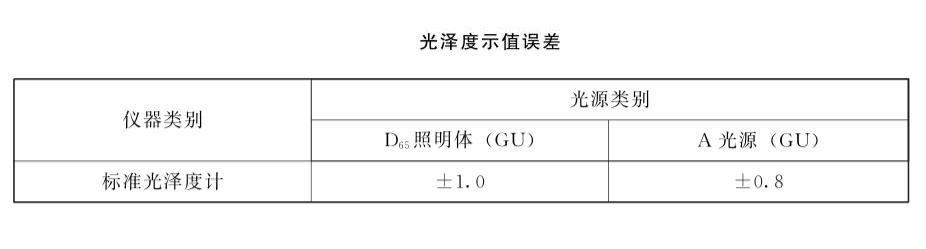

光泽度示值误差

(3)配套光泽度板

①标准光泽度计应配有标准光泽度板。每套标准板由高、中、低三块光泽度板组成。

②一般工作光泽度计至少应配两块工作板,一块为高光泽度板,另一块为中或低光泽度板。程控自校的工作光泽度计可不配备中低光泽度板。

3.光泽度仪计量器具控制

(1)检定条件

①检定设备

a.标准光泽度计检定设备

检定标准光泽度计应使用光泽度基准板组。光泽度基准板组由高光泽、中光泽和低光泽各三块基准板组成。

塞尺一套(须含0.05mm塞片);二级平面平晶一块。

b.工作光泽度计检定设备

检定工作光泽度计应使用光泽度标准板。光泽度标准板由高光泽、中光泽和低光泽各一块标准板组成。

塞尺一套(须含0.05mm塞片);二级平面平晶一块。

②环境条件

无干扰及振动源的清洁实验室。

室温:(20士5)℃,相对湿度:<85%。

(2)检定项目

光泽度计的检定分为标准光泽度计和工作光泽度计的两类检定。检定项目见下表。

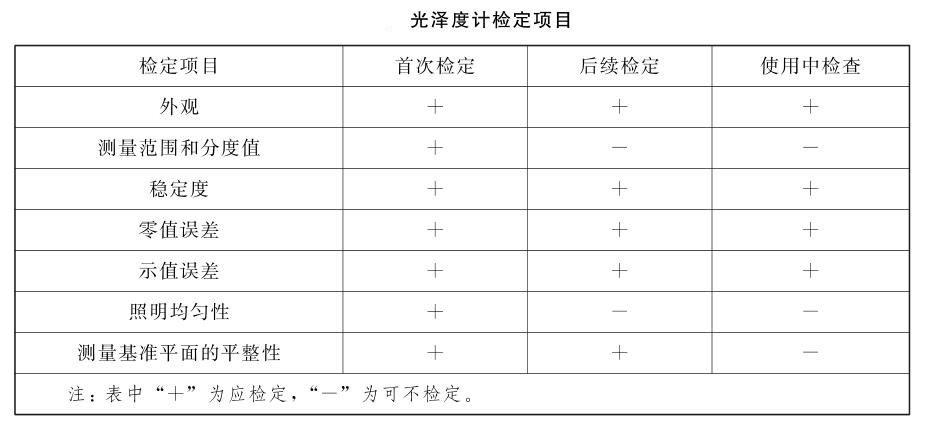

光泽度计检定项目

(3)检定方法

①外观、测量范围和分度值

通过目视观察和手动相结合,按光泽度仪通用技术要求的各项内容进行检查,并在原始记录的相关栏目中填写检查结果。

②测量基准面的平整性

在光泽度计的测口(即测量基准平面)上覆盖上二级平晶,然后在各个方向用塞尺测量两者之间可能形成的间隙,如果使用0.05mm的塞尺可以塞入间隙并达到测口内侧,则判定该光泽度计的测量基准平面的平整性不合格。

③照明均匀性

在光泽度计的样品测量窗口上平贴一张描图纸,观察照明的均匀情况,应满足通用技术照明均匀性的规定。

④稳定度和零值误差

A.采用连续测量方式的光泽度计

开机稳定后,在无受光条件下(放置遮光罩或光阱等)调节零位,然后放上高光泽度标准板,按其光泽度值设定光泽度计的示值。每5min交替记录示值和零位一次,30min内测得的各示值之间的偏差不得超过表1对稳定度和零值误差的要求。

B.采用瞬态测量方式的光泽度计

先在无受光条件下(放置遮光罩或光阱等)测量零位;然后对高光泽板进行测量,每次测量间隔10s,共测量6次。示值之间的偏差不得超过表1对稳定度和零值误差的要求。

⑤示值误差

A.采用连续测量方式的光泽度计

仪器预热稳定后,调整好零位,用高光泽度基准板或被检光泽度计配套高光泽度标准板的标准值设定光泽度计的示值,然后依次换上中光泽和低光泽的基准板,记下光泽度计的读数。

示值误差△Gs(θ)按下列公式计算:

示值误差计算公式01

式中:

Gso(θ)——中或低光泽度板的光泽度值;

Gsx(θ)——中或低光泽度板的读数值。

B.采用瞬态测量方式的光泽度计

无须预热调整零位,a)如可以调整光泽度示值,先用高光泽度基准板或被检光泽度计配套高光泽度标准板的标准值设定光泽度计的示值,然后依次换上中光泽和低光泽的基准板,记下光泽度计的读数;b)如不可以调整光泽度示值,先放在自校板上自校,然后依次换上高光泽、中光泽和低光泽的基准板,记下光泽度计的读数。

示值误差△Gs(θ)按下列公式计算:

示值误差计算公式02

Gso(θ)——高、中或低光泽度板的光泽度值;

Gsx(θ)——高、中或低光泽度板的读数值。

上述检定至少应重复两次,并分别对高、中和低光泽度的读数计算平均值,其值不应超过表1的要求。每次检定均应依次在高、中、低光泽度板中分别进行。

工作光泽度计的计量检定方法同标准光泽度计,检测设备使用标准光泽度板。

(4)检定结果处理

首次检定的光泽度计要求全部指标均合格。后续检定和使用中检验的光泽度计,其示值误差、稳定度、零值误差等指标必须合格,经检定合格的光泽度计发给检定证书。不合格的光泽度计发给检定结果通知书,并注明不合格项目。

光泽度计检定证书内容

检定证书要注明被测样品所对应的国家标准或ISO标准的代号,否则应特别注明测量角和张角。

(5)检定周期

光泽度计的检定周期一般不超过一年。
