PCB油墨光泽度怎么测试
时间:2021-01-29 09:56  来源:光泽度仪   作者:3nh   点击:


光泽是PCB油墨的重要外观指标之一,如果白色油墨印刷的PCB无光泽,就可能是油墨品质出现问题。为了测试PCB油墨的光泽度,就可以采用专业的光泽度仪进行测量。

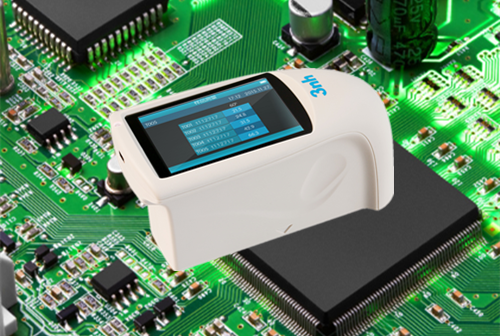

PCB油墨光泽度测试

PCB油墨光泽度性能要求:

PCB油墨是指印制电路板所采用的油墨,其中重要的物理特性就是油墨的粘性、触变性和精细度。油墨主要影响PCB抗腐蚀、起保护作用,同时也起美观作用。油墨光泽对其性能影响不大,不过会影响产品的外观效果。

一般来说,白色的PCB油墨都是光亮型的,其表面很光滑,如果白色PCB油墨无光泽,就说明油墨品质有问题或者烘烤工艺不稳定。为了检验PCB油墨干燥后的外观光泽效果,就可以使用光泽度仪来进行检测。

PCB油墨光泽度怎么测试?

传统的油墨色泽检测方法,是以比色卡或样板及客户资料进行目视对比分析,从而评定油墨颜色和光泽是否标准。不过目视观察作为一种主观评价方式,评价结果会受到多种因素的影响,很难对PCB油墨光泽度进行准确地定量评价。为了更好的管控PCB油墨的品质,就可以使用光泽度仪进行测试。

墨层光泽度采用符合ISO 15994的光泽度进行检测。光泽度仪一般有20°角、45°角、60°角、75°角。测定时选用的入射角不一样,光泽度也不同。入射角大,镜面反射率就大,光泽度也大。具体的检测步骤如下:

1、取平整、无褶皱的试样。

2、用光泽度仪分别对试样不同色层表面进行测量,面积≤100平方厘米的色层面上测3点,面积大于100平方厘米的色层面上测5点。

3、每个试样每种色光泽测量结果差值大于5个光泽度单位时,应增加一倍测量点。

4、计算试样各点同色光泽度的平均值作为该试样改色墨层的光泽度。
