光泽度仪检测印刷电路板外观质量
时间:2020-10-22 10:57  来源:光泽度仪   作者:3nh   点击:


印刷电路板是常用的嵌入电路技术,由于印刷电路板制造工艺的差异,就可能导致其外观质量出现偏差。由于传统的人工检测方法难以满足现代化生产需要,为了准确的评定印刷电路板表面光泽,就可以使用光泽度仪来测量。

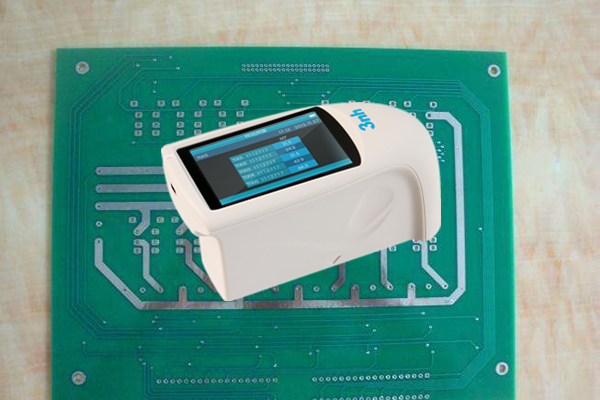

印刷电路板光泽度检测

印刷电路板外观光泽要求:

在创建电路板设计时,必须考虑的因素是阻焊层,以及是否使用哑光面漆或用于产品的光泽面罩。通常,大多数设计师并未指定他们的偏好,然后将决定留给PCB制造商。大多数制造商可能会默认光泽度表面光洁度,这是两者中较受欢迎的选择。

这两种类型的主要区别在于美学。 光泽阻焊剂将具有光反射性和较浅的颜色 ,而哑光无光泽并且显得较暗 。 无光泽阻焊剂也倾向于呈现更柔和(多孔),而光泽度具有坚硬的外壳光洁度。 在印刷电路板制造中,工艺没有区别,如果有的话,成本差异很小。

亚光饰面可能由于柔软的饰面而更容易刮伤,但在光泽饰面中刮伤更明显。 哑光也更容易表现出表面化妆品和白雾/残留物。 光泽度完成板不显示这一点; 然而,由于其高反射率,光泽阻焊膜在组装时可能会导致视觉系统问题。 使用光泽面罩时,基准点周围的面罩清除对视觉系统起着重要作用。

光泽度仪检测印刷电路板外观质量:

对于印刷电路板外观质量的评价,传统的方法依靠人工检测。不过由于人工评价会受到主观判断以及环境因素的影响,很难量化印刷电路板表面光泽度,为了管控印刷电路板外观质量,就需要使用专门的仪器来进行测量。

光泽是物体表面定向选择反射的性质,表现为在表面上呈现不同的亮斑或形成重叠于表面的物体的像。光泽度是物体受光照射时表面反射光的能力,通常以试样在镜面(正反射)方向的相对于标准表面的反射率乘以100来表示。

光泽度仪的测试原理:仪器的测量头由发射器和接收器组成。发射器由白炽光源和一组透镜组成,它产生一定要求的入射光束。接收器由透镜和光敏元件组成,用于接收从样品表面反射回来的锥体光束。
